Cognex DataMan 70 Series | Lector Fijo Compacto

DataMan 70 (Serie 70/72)

Campo Detalle
Algoritmos 1DMax, Hotbars, IDQuick (según variante)
Códigos 1D (omnidireccional en Q/QL), 2D en etiquetas (Q/QL)
Sensor / Resolución 1/3″ CMOS; 752×480 (70), 1280×960 (72)
FPS 60

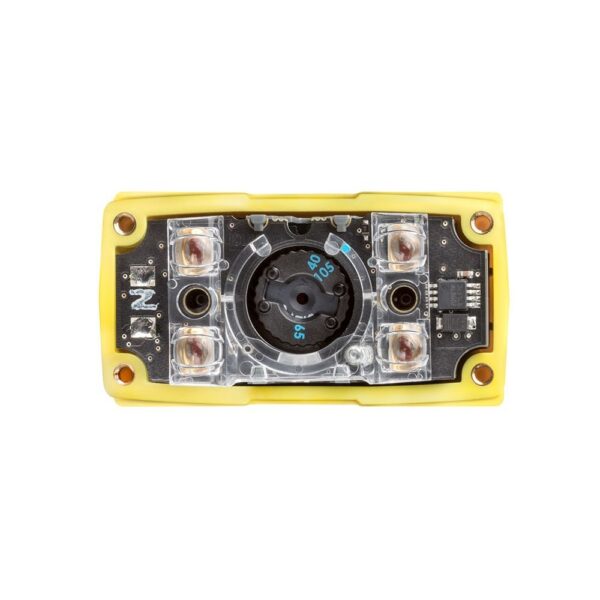

Lente 6.2 mm f/7.0, 3 posiciones (enfoque estándar/largo)
Iluminación 4 LED rojos controlados independientemente
E/S 1 IN/1 OUT con cable serie opcional
Conectividad USB-C integrado; RS-232 vía accesorio
Energía 5–24 V CC o bus USB (2.5 W)
Dimensiones / Peso 42.4×22.2×35.8 mm; 37 g
Protección / Temp. IP40; 0–40 °C
Categoría: Marca:

Descripción

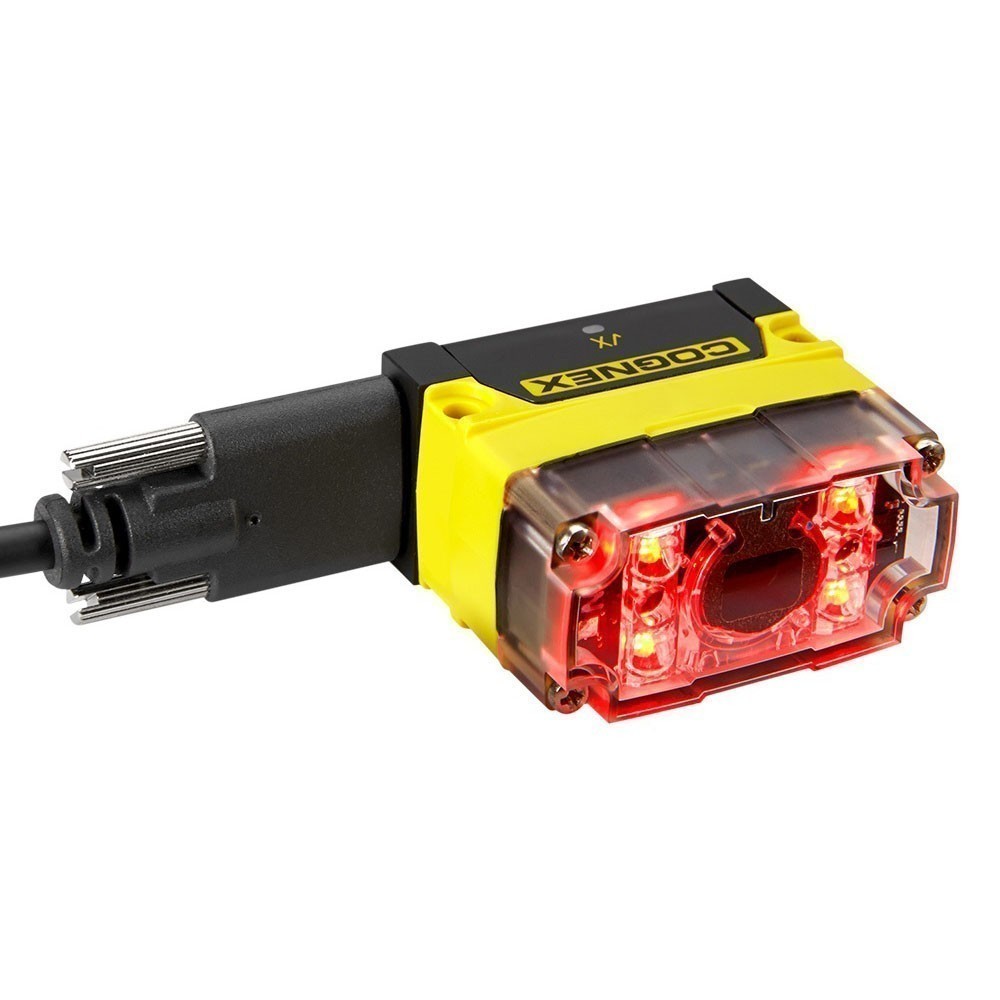

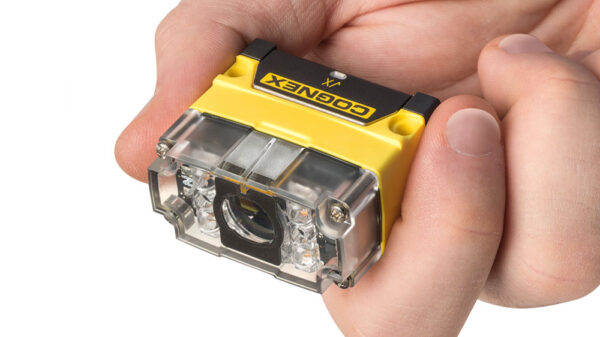

Cognex DataMan 70 Series | Lector Fijo de Codigo de Barras

El Cognex DataMan 70 Series es un lector fijo de código de barras ultracompacto, diseñado para aplicaciones donde el espacio es limitado pero se requiere máxima confiabilidad en la lectura de códigos 1D y 2D. Con un sensor CMOS de hasta 1280×960, algoritmos avanzados (1DMax®, IDQuick™) y la tecnología Hotbars® para lectura rápida, la serie DataMan 70 ofrece precisión y velocidad incluso en códigos dañados o mal impresos. Su diseño robusto, con iluminación LED integrada y conectividad USB o serie opcional, permite una instalación sencilla en líneas de producción, equipos OEM y estaciones automatizadas. Es la solución ideal para logística, manufactura, retail y trazabilidad en entornos compactos.

Bloque de aplicaciones:

  • Lectura de etiquetas 1D/2D en empaques y logística.
  • Integración en maquinaria compacta y OEM.
  • Procesos de recepción, despacho y verificación de productos.
  • Aplicaciones en salud, dispositivos médicos y laboratorios.
  • Retail y control de inventario en puntos de venta.

Tabla comparativa (series DataMan de montaje fijo)

Serie / Modelo Resolución del sensor Tamaño de sensor Adquisición máx. Opciones de lente Iluminación integrada Comunicaciones Protección / Temp. operación

DataMan 70 (70/72 S/L/QL/Q)

 752×480 (70) / 1280×960 (72) 1/3″ CMOS 60 fps 6.2 mm f/7.0 (3 posiciones), corto/largo alcance 4 LED rojos USB-C (RS-232 con cable accesorio) IP40; 0–40 °C.

DataMan 80 (USB / PoE)

 1440×1080 1/3″ CMOS — HSLL 6.2 mm / 16 mm (montura) LED internos; opciones roja/blanca/azul/IR/UV USB / PoE; Ethernet 10/100/1000 (PoE), RS-232* IP67**; 0–40 °C.

DataMan 280 (280 / 282)

 1440×1080 (280) / 1920×1080 (282) 1/3″ / 1/2.8″ CMOS hasta 45 Hz HSLL 6.2/16 mm (280) – 8/12/16 mm (282) Estándar/HPIL/HPIT (multicolor), cubiertas y filtros Serie, 1 GbE, USB-C; protocolos industriales —.

DataMan 290

 1440×1080 1/3″ CMOS hasta 45 Hz HSLL 6.2 mm / 16 mm Luz multipropósito integrada o “Mini Luz” Serie, Ethernet, USB-C —; temp. sensor 0–70 °C.

DataMan 370 (374/375)

 2048×1536 (374) / 2448×2048 (375) 1/1.8″ / 2/3″ CMOS hasta 80 Hz / 55 Hz HSLL 8/10/16/24/35 mm; C-mount 12/16/25/35/40 mm LED rojos/azules/IR; HPIL/HPIT; externas Ethernet y serie; protocolos industriales —.

DataMan 380 (DM3808/12/16)

 8.06 MP / 12.28 MP / 16.13 MP 1/1.1″ / 1.1″ CMOS — (mín. exp. 15 µs, máx. 200 ms) HSLL AF; C-mount 16/25/35 mm Integrada o externa (roja/blanca) 2× Ethernet 10/100/1000 + RS-232 —; 0–40 °C carcasa.

DataMan 390 (394X/395X)

 2048×1536 / 2448×2048 1/1.8″ / 2/3″ CMOS hasta 45 Hz / 33 Hz HSLL y C-mount HPIT roja/blanca; opciones de cubierta — —.

DataMan 470 (474/475)

 2048×1536 / 2448×2048 1/1.8″ / 2/3″ CMOS hasta 80 Hz / 55 Hz HSLL 10/16/24 mm; C-mount 12/16/25/35/40 mm LED integrados (rojo/azul/IR), HPIL/HPIT Ethernet y serie; protocolos industriales IP67; 0–57 °C***.

DataMan 580

 4096×2160 2/3″ CMOS hasta 38 Hz 16/25/35 mm (manual o HSLL) — (para túnel de visión modular) Doble Ethernet, serie, CogLink; PoE Clase 3 IP67; 0–40 °C.

  • Algunas interfaces RS-232 aplican a variantes/cables específicos (ver hoja).
  • IP67 aplicable con tapones/cables y cubierta instalados correctamente.
  • >40 °C requiere disipador externo (nota de hoja técnica).

Recomendaciones de uso por serie

Serie Recomendado para Motivo / pistas del datasheet

DataMan 70

 Etiquetas 1D/2D en espacios reducidos; estaciones simples; OEM Factor de forma muy compacto, USB-C, 4 LED, lectura fiable 1D/2D en etiquetas.

DataMan 80

 Montajes ultracompactos en líneas y máquinas; PoE/USB; lectura de DPM básica Formato ultracompacto, HSLL, opciones de iluminación/filtros; PoE.

DataMan 280

 Celdas de fabricación y logística con variabilidad media/alta; múltiples protocolos HPIL/HPIT, 1 GbE y USB-C, opciones de lente y filtros; protocolos industriales.

DataMan 290

 Aplicaciones multiuso “todo en uno” con alta facilidad de uso IA integrada, luz multipropósito, configuración guiada.

DataMan 370

 Campo de visión amplio / gran profundidad; túneles de lectura de 1–N lados Opciones HPIL/HPIT y sincronización multi-lector; hasta 80 Hz.

DataMan 380

 Túneles logísticos de alto rendimiento, lecturas multi-lado; FOV grande Sensores 8–16 MP, MRS, IA acelerada; 2× Ethernet 1 Gbps.

DataMan 390

 Múltiples códigos/simbologías, distancias variables, alto FOV; plantas de manufactura IA, HPIT, doble Ethernet; enfoque dinámico; opciones de lente/iluminación.

DataMan 470

 Aplicaciones más desafiantes en manufactura/logística, alta velocidad y cobertura HDR+, 7 núcleos, lectura multi-código y DPM; IP67.

DataMan 580

 Clasificación/logística de alta velocidad con distancias cortas entre paquetes, túnel modular 5/6 lados Diseño para túnel modular; lectura multi-simbología y verificación en línea; PoE.

Integración

Si requiere servicios de integración, puede revisar todos nuestros servicios de integracion en Consultoria IT Boreal Argentina – Potencia tu negocio (boreal-it.com)

Mas productos

Si requiere otros productos puede acceder a Productos – Borealtech

Información adicional

Marca

Cognex
Modelo

Cognex DataMan 70 Series
