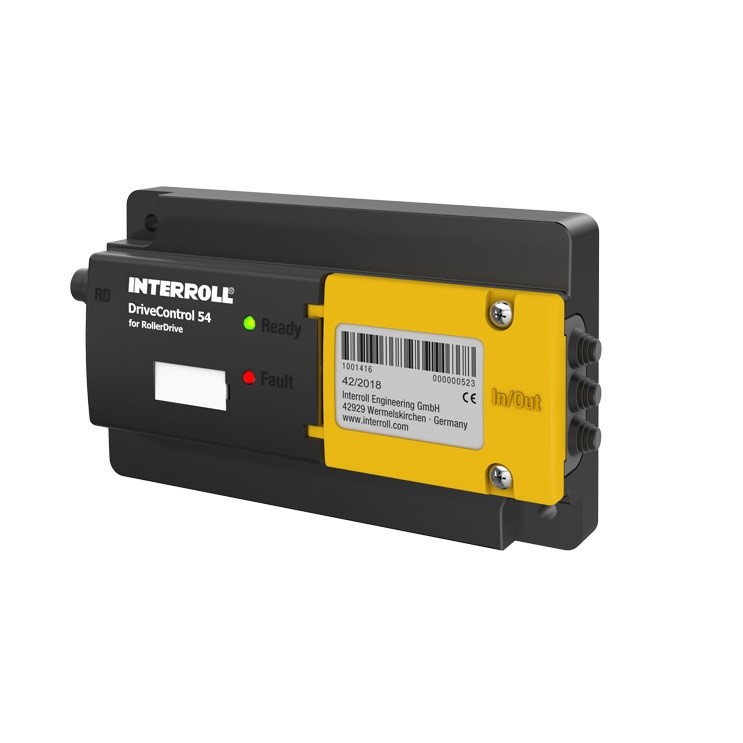

Interroll DriveControl 54 – Control para el RollerDrive EC5000 de 24 V con interfaz analógica

Control básico para el RollerDrive EC5000 en aplicaciones sin funcionamiento de arranque y parada, p. ej., en curvas de rodillos o en aplicaciones de construcción de maquinaria con temperatura ambiente normal y en entornos de congelación. Gracias al alto grado de protección (IP 54), es apto para aplicaciones con agua a presión (p. ej., sistemas de rociado). El DriveControl 54 no contiene ninguna lógica y necesita señales externas. Es la solución perfecta para pequeñas aplicaciones con un máximo de diez RollerDrive y PLC, pero sin bus de campo.

Características

  • Uso en entornos húmedos
  • Ajuste de la velocidad (conmutador DIP x 15, entrada digital x 7)
  • Selección de la dirección de giro (mediante conmutador DIP o entrada digital)
  • Salida de señal de error
  • Indicación del estado a través de LED
  • Limitación de tensión a través de la resistencia de freno

Datos técnicos

    • Tensión de red: 24 V CC
    • Rango de tensión: entre 19 y 26 V CC
    • Potencia: 20 W, 35 W
    • Grado de protección: IP54
    • Rango de temperatura: entre –28 °C y +40 °C
    • Interfaz: AI



Descripción

DriveControl 54. Control para el RollerDrive EC5000 de 24 V con interfaz analógica

El Interroll DriveControl 54 es un control básico para el RollerDrive EC5000 en aplicaciones sin funcionamiento de arranque y parada, p. ej.

En curvas de rodillos o en aplicaciones de construcción de maquinaria con temperatura ambiente normal y en entornos de congelación. Gracias al alto grado de protección (IP 54), es apto para aplicaciones con agua a presión (p. ej., sistemas de rociado). El DriveControl 54 no contiene ninguna lógica y necesita señales externas. Este controlador es la solución perfecta para pequeñas aplicaciones con un máximo de diez RollerDrive y PLC, pero sin bus de campo.

Descripción del producto

El Interroll DriveControl 54 es un control básico para los RollerDrive EC5000. Este control no contiene ninguna lógica (p. ej., para transporte con acumulación sin presión) y necesita señales externas.
El controlador posee el grado de protección IP54, por tanto, resulta ideal para su empleo en entornos húmedos o en condiciones de ultracongelación.
Mediante un interruptor DIP se puede ajustar el sentido de rotación, una rampa de arranque y frenado y quince escalones de velocidad. Las entradas y salidas digitales sirven de interfaz con un control de orden superior. Por tanto, mediante señales se puede ajustar el sentido de giro y la velocidad en siete escalones. La energía de frenado del RollerDrive EC5000 se realimenta a la red de corriente continua. Con ayuda de la resistencia de frenado instalada (resistencia de carga conmutada en función de la tensión) se limita la tensión de realimentación del RollerDrive EC5000 a 30 V.

Funciones Interroll DriveControl 54

  • Ajuste de velocidad (microinterruptores DIP, 15 micros, entrada digital, 7 entradas)
  • Selección de sentido de rotación (mediante microinterruptores DIP o entrada digital)
  • Salida de señal de error
  • Indicación de estado por LEDs
  • Limitación de tensión mediante resistencia de frenado

Datos técnicos Interroll DriveControl 54

  • Datos eléctricos
    • Tensión nominal 24 V DC
    • Gama de tensión 19 hasta 26 V DC
    • Corriente absorbida DriveControl: aprox. 0,5 A + intensidad del RollerDrive EC5000*
    • Fusible Disponible, no intercambiable
  • Condiciones ambientales
    • Grado de protección IP54
    • Temperatura ambiente durante el funcionamiento –28 hasta +40 °C
    • Temperatura ambiente durante el transporte y el almacenamiento −40 hasta +80 °C
    • Altitud máx. de montaje sobre el nivel del mar 1000 m (a altitudes superiores se pueden reducir los valores de potencia)
  • Secciones de cable
    • Fuente de alimentación Hilo fino, 1,5 mm² (AWG 16)
    • Entradas/salidas (E/S) Hilo fino, 0,08 hasta 0,5 mm² (AWG 28 hasta 20)

* La corriente eléctrica del EC5000 depende de la aplicación, p. ej., peso del producto transportado, velocidad de transporte, rampa de aceleración y del
EC5000 utilizado (véase capítulo correspondiente).

Información adicional

Marca

Interroll

Modelo

Interroll DriveControl 54
