Descripción

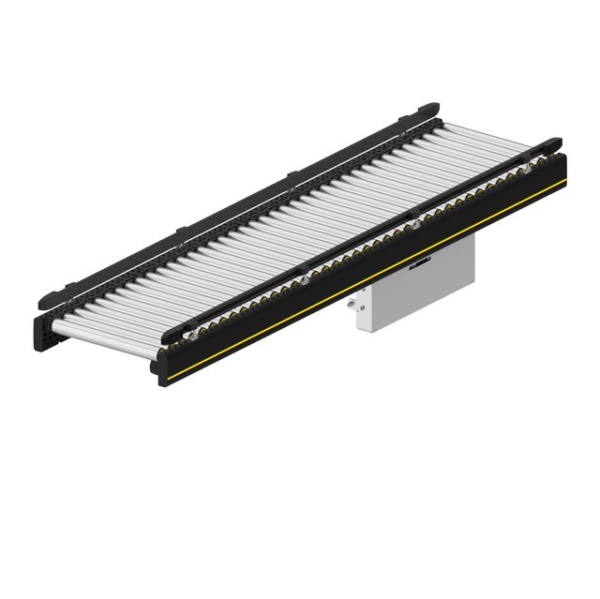

Interroll RM 8210/8212 Transportador de rodillos, accionado

Interroll RM 8210/8212, el transportador de correa plana permanentemente accionado RM 8210 funciona como transportador para tramos largos de hasta 15 m y solo necesita un accionamiento de 400 V.

• Características
  • Medio de accionamiento: correa plana
  • Solo un accionamiento de 400 V para 15 m
  • Suministro: completamente montado, excepto la correa plana
• Datos Técnicos
  • Capacidad de carga máx.: 50 kg/m
  • Velocidad de transporte: 0,1 a 2,0 m/s
  • Velocidad de transporte sin presión dinámica: 0,1 a 1,4 m/s
  • Rampa/desnivel: no adecuado
  • Temperatura ambiente: entre +5 y +40 °C
  • Tensión nominal: 400 V
  • Diámetro del rodillo: 50 mm

Descripción del producto

El transportador de rodillos accionado de 400 V está disponible en 2 modos de servicio.
El transportador de correas planas de accionamiento permanente RM 8210 hace las funciones de transportador que solo necesita un accionamiento de 400 V para trayectos de hasta 15 m.
Con el uso de actuadores eléctricos el transportador puede funcionar de forma completa o parcial a modo de transportador sin presión dinámica (RM 8212). Estos actuadores pueden añadirse también posteriormente, funcionan con accionamientos de 24 V y pueden conmutarse con los mandos Interroll sin presión dinámica.

Alcance de suministro

• El suministro incluye 1 sensor por transportador/zona
• Suministro sin cable de (comunicación vía) bus en la variante sin presión dinámica
• El módulo está completamente montado. Exceptuando las correas planas
• La variante sin presión dinámica tiene los cables colocados
• Los soportes y las tapas de cierre deben pedirse por separado

Para crear una zona de acumulación, los actuadores también se pueden instalar posteriormente. Al efectuar el pedido, tener presente que para el montaje se deben haber instalado previamente rodillos con cabeza PolyVee.

Datos técnicos Interroll RM 8210/8212

• Datos técnicos generales
  • Capacidad de carga máx.* 50 kg/m
  • Velocidad de transporte, transportador* De 0,1 hasta 2,0 m/s (a 50 kg/m o zonas)
  • Velocidad de transporte, con acumulación sin presión* De 0,1 hasta 1,4 m/s
  • Pendiente ascendente/descendente No adecuado
  • Temperatura ambiente De +5 hasta +40 °C
• Rodillo
  • Tipo de rodillo Interroll Serie 1700 y serie 3500 (transportador de zonas)
  • Diámetro de rodillos 50 mm
  • Material del rodillo Acero 1,5 mm, cincado
• Accionamiento
  • Tensión nominal 400 V
  • Tensión nominal del actuador 24 V
  • Medio de accionamiento Correas planas (transporte), PolyVee (con acumulación sin presión)
  • Transmisión de par Rodillo – rodillo (sin presión dinámica)

*No siempre es posible combinar los valores máximos.

Dimensiones Interroll RM 8210/8212

BF Ancho entre perfiles 420, 620, 840 mm (otros a petición)
LW Ancho interior BF (+120/–90 mm por lado con una guía lateral flexible)
ML* Transporte con la longitud del módulo Máx. 12000 mm
Longitud del módulo con acumulación sin presión
Máx. 6000 mm, ZL x número de zonas (máx. 6 zonas por cada accionamiento de 400 V)
ZL Longitud de las zonas (opcional) Número de rodillos x P
TW Anchura del módulo BF + 80 mm
P Paso entre rodillos 60/90/120 mm
HSG Altura de la guía lateral 35 − 65 mm

Si una curva esclava es accionada por un transportador recto, la longitud máx. del módulo se reduce en 3000 mm y en el caso de 2 curvas en 6000 mm.

Transportadores – Versátiles – Flexibles y modulares

Los módulos de transporte de Interroll ofrecen una enorme versatilidad con líneas rectas, curvas, fusiones y transferencias. Una amplia gama de módulos, que consta de transportadores de rodillos, transportadores de banda, elevadores, desviadores de alto rendimiento y elevadores en espiral, cubre todos los requisitos de flujo de materiales. Con la plataforma transportadora modular MCP, cuyos módulos están adaptados entre sí y pueden combinarse entre sí, todos los materiales comunes pueden transportarse de manera fiable.
