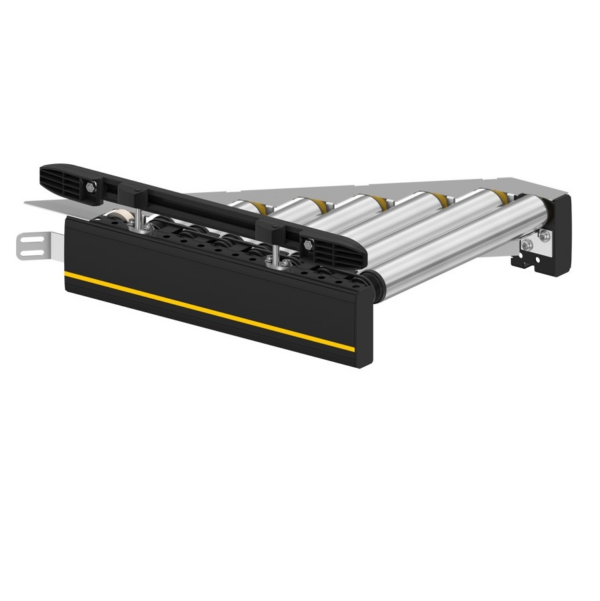

Interroll RM 8330 Merge de rodillos, accionado

Interroll RM 8330, es el merge que une dos líneas transportadoras, para lo cual utiliza los huecos del flujo de transporte. Como alternativa, el merge permite evacuar productos de una banda recta, p. ej., utilizando un HPD (High Performance Divert).

• Características
  • Accionamiento con RollerDrive y correa PolyVee
  • Control con el MultiControl
  • Suministro: completamente montado y precableado
• Datos Técnicos
  • Capacidad de carga máx.: 50 kg/zona, 25 kg/zona en entornos de refrigeración y de congelación
  • Velocidad de transporte: hasta 1,0 m/s
  • Rampa/desnivel: no adecuado
  • Temperatura ambiente: entre –30 y +40 °C
  • Tensión nominal: 24/48 V
  • Diámetro del rodillo: 50 mm

Descripción del producto Interroll RM 8330

El merge junta dos líneas de transporte y para ello hace uso de los huecos en el flujo de transporte. De forma alternativa, el merge saca los productos de una vía recta, por ejemplo usando un HPD (High Performance Divert).

Alcance de suministro

• El suministro incluye 1 sensor por transportador/zona
• Suministro incluido cable de (comunicación vía) bus
• Suministro sin cable Bus (de telecomunicación)
• El módulo está completamente montado y con los cables instalados
• Los soportes y las tapas de cierre deben pedirse por separado

Datos técnicos Interroll RM 8330

• Datos técnicos generales
  • Capacidad de carga máx.* 50 kg/m
  • Velocidad de transporte* De 0,1 hasta 1,0 m/s (con 35 kg)
  • De 0,1 hasta 0,8 m/s (con 50 kg)
  • Pendiente ascendente/descendente No adecuado
  • Temperatura ambiente De 0 hasta +40 °C rango normal, de 0 hasta +5 °C refrigeración y de –30 hasta 0 °C ultracongelación
• Rodillo
  • Tipo de rodillo Interroll Serie 3500
  • Diámetro de rodillos 50 mm
  • Material del rodillo Acero 1,5 mm, cincado
• Accionamiento
  • Tensión nominal 24/48 V
  • Tipo de motor RollerDrive Interroll EC5000
  • Medio de accionamiento Correa PolyVee
  • Transmisión de par Rodillo – Rodillo
  • Control MultiControl

*No siempre es posible combinar los valores máximos.

Dimensiones Interroll RM 8330

BF Ancho entre perfiles 420, 620, 840 mm (otros a petición)
LW Ancho interior BF (+120/–90 mm por lado con una guía lateral flexible)
ML Longitud del módulo Véase las indicaciones de aplicación Dimensiones del merge de rodillo
TW Anchura del módulo BF + 80 mm
FW Ancho de apertura Véase las indicaciones de aplicación Dimensiones del merge de rodillo
a Ángulo 30°/45°
P Paso entre rodillos 60 mm
HSG Altura de la guía lateral 35 − 65 mm

Transportadores – Versátiles – Flexibles y modulares

Los módulos de transporte de Interroll ofrecen una enorme versatilidad con líneas rectas, curvas, fusiones y transferencias. Una amplia gama de módulos, que consta de transportadores de rodillos, transportadores de banda, elevadores, desviadores de alto rendimiento y elevadores en espiral, cubre todos los requisitos de flujo de materiales. Con la plataforma transportadora modular MCP, cuyos módulos están adaptados entre sí y pueden combinarse entre sí, todos los materiales comunes pueden transportarse de manera fiable.
