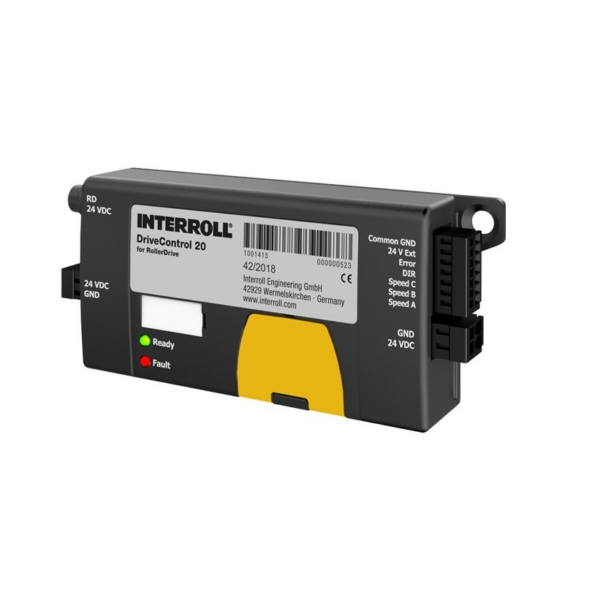

Interroll DriveControl 20 – Control para el RollerDrive EC5000 de 24 V con interfaz analógica

Control básico para el RollerDrive EC5000 en aplicaciones sin funcionamiento de arranque y parada, p. ej., en curvas de rodillos o en aplicaciones de construcción de maquinaria con temperatura ambiente normal. El DriveControl 20 no contiene ninguna lógica y necesita señales externas. Es la solución perfecta para pequeñas aplicaciones con un máximo de diez RollerDrive y PLC, pero sin bus de campo.

Caracteristicas

  • Ajuste de la velocidad (conmutador DIP x 15, entrada digital x 7)
  • Selección de la dirección de giro (mediante conmutador DIP o entrada digital)
  • Salida de señal de error
  • Indicación del estado a través de LED
  • Limitación de tensión a través de la resistencia de freno

Datos técnicos

    • Tensión de red: 24 V CC
    • Rango de tensión: entre 19 y 26 V CC
    • Potencia: 20 W, 35 W
    • Grado de protección: IP20
    • Rango de temperatura: entre 0 °C y +40 °C
    • Interfaz: AI

Descripción

Interroll DriveControl 20. Control para el RollerDrive EC5000 de 24 V con interfaz analógica

Ámbito de aplicación

El control de un RollerDrive EC5000 en aplicaciones sin funcionamiento con arranques paradas, p. ej., en curvas de rodillos. Aplicaciones en la construcción de maquinaria.
Aplicaciones con PLC, pero sin bus de campo. Pequeñas aplicaciones con máx. diez RollerDrive.

Descripción del producto

El Interroll DriveControl 20 es un control básico para los RollerDrive EC5000. Este control no contiene ninguna lógica (p. ej., para transporte con acumulación sin presión) y necesita señales externas. Mediante un interruptor DIP se puede ajustar el sentido de rotación, una rampa de arranque y frenado y quince escalones de velocidad. Las entradas y salidas digitales sirven de interfaz con un control de orden superior. Por tanto, mediante señales se puede ajustar el sentido de giro y la velocidad en siete escalones. La energía de frenado del RollerDrive EC5000 se realimenta a la red de corriente continua. Con ayuda de la resistencia de frenado instalada (resistencia de carga conmutada en función de la tensión) se limita la tensión de realimentación del RollerDrive EC5000 a 30 V.

Funciones Interroll DriveControl 20

  • Ajuste de velocidad (microinterruptores DIP, 15 micros, entrada digital, 7 entradas)
  • Selección de sentido de rotación (mediante microinterruptores DIP o entrada digital)
  • Salida de señal de error
  • Indicación de estado por LEDs
  • Limitación de tensión mediante resistencia de frenado

Datos técnicos Interroll DriveControl 20

  • Datos eléctricos
    • Tensión nominal 24 V DC
    • Gama de tensión 19 hasta 26 V DC
    • Corriente absorbida Interroll DriveControl 20: aprox. 0,5 A + intensidad del RollerDrive EC5000*
    • Fusible Disponible, no intercambiable
  • Condiciones ambientales
    • Grado de protección IP20
    • Temperatura ambiente durante el funcionamiento 0 hasta +40 °C
    • Temperatura ambiente durante el transporte y el
      almacenamiento –40 hasta +80 °C
      Altitud máx. de montaje sobre el nivel del mar 1000 m (a altitudes superiores se pueden reducir los valores de potencia)
      Secciones de cable
      Fuente de alimentación Hilo fino, 1,5 mm² (AWG 16)
      Entradas/salidas (E/S) Hilo fino, 0,08 hasta 0,5 mm² (AWG 28 hasta 20)
      * La corriente eléctrica del EC5000 depende de la aplicación, p. ej., peso del producto transportado, velocidad de transporte, rampa de aceleración y del
      EC5000 utilizado (véase capítulo correspondiente).
