Descripción

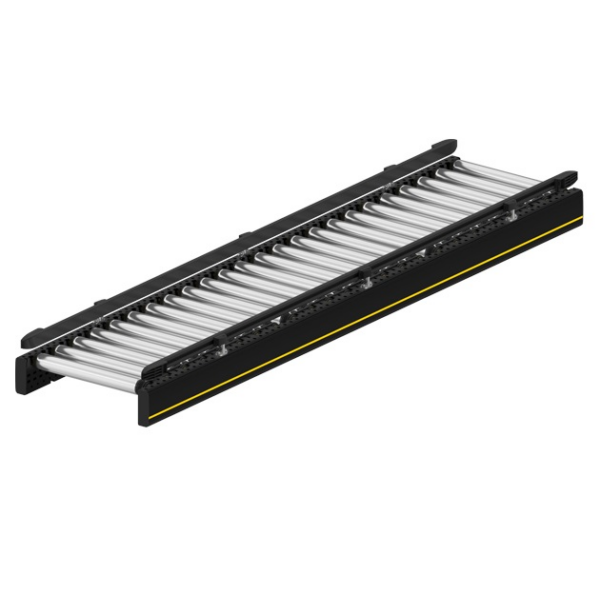

Interroll RM 8310 Transportador de rodillos con un accionamiento de 24/48 V CC

Interroll RM 8310 El transportador de rodillos DC permite transportar elementos sueltos sin presión de acumulación con ayuda de un control. Cada zona se acciona con un RollerDrive EC5000 que está unido a un número fijo de rodillos libres mediante correas PolyVee.

• Características
  • Transporte sin presión de acumulación con el MultiControl
  • Accionamiento: RollerDrive
  • Las correas PolyVee unen un número fijo de rodillos libres
  • Suministro: completamente montado y precableado
• Datos Técnicos
  • Capacidad de carga máx.: 50 kg/zona, 25 kg/zona en entornos de refrigeración y de congelación
  • Velocidad de transporte: hasta 1,0 m/s
  • Rampa/desnivel: máx. 4°
  • Temperatura ambiente: entre –30 y +40 °C
  • Tensión nominal: 24/48 V
  • Diámetro del rodillo: 50 mm

Descripción del producto Interroll RM 8310

El transportador de rodillos de corriente continua hace posible, con ayuda de un
control, el transporte de cargas unitarias con acumulación sin presión. Cada zona se
acciona a través de un RollerDrive, que está conectado con correas PolyVee a una
cantidad fija de rodillos no accionados.

Alcance de suministro

• El suministro incluye 1 sensor por transportador/zona
• Suministro incluido cable de (comunicación vía) bus
• El módulo está completamente montado y con los cables instalados
• Los soportes y las tapas de cierre deben pedirse por separado

Datos técnicos Interroll RM 8310

• Datos técnicos generales
  • Capacidad de carga máx.* 50 kg/zona
  • Velocidad de transporte* De 0,1 hasta 1,0 m/s (con 35 kg)
  • De 0,1 hasta 0,8 m/s (con 50 kg)
  • Pendiente ascendente/descendente Máx. 4° (estándar)
  • Temperatura ambiente De 0 hasta +40 °C rango normal, de 0 hasta +5 °C refrigeración y de –30 hasta 0 °C ultracongelación
• Rodillo
  • Tipo de rodillo Interroll serie 3500
  • Diámetro de rodillos 50 mm
  • Material del rodillo Acero 1,5 mm, cincado
  • Número máx. de rodillos por zona 20
• Accionamiento
  • Tensión nominal 24/48 V
  • Tipo de motor RollerDrive Interroll EC5000
  • Medio de accionamiento Correa PolyVee
  • Transmisión de par Rodillo – Rodillo
  • Control MultiControl

*No siempre es posible combinar los valores máximos.

Dimensiones Interroll RM 8310

BF Ancho entre perfiles 420, 620, 840 mm (otros a petición)
LW Ancho interior BF (+120/–90 mm por lado con una guía lateral flexible)
ML Longitud del módulo ZL x número de zonas, máx. 4320 mm
ZL Longitud de la zona Número de rodillos x P
TW Anchura del módulo BF + 80 mm
P Paso entre rodillos 60/90/120/150 mm
HSG Altura de la guía lateral 35 − 65 mm

Transportadores – Versátiles – Flexibles y modulares

Los módulos de transporte de Interroll ofrecen una enorme versatilidad con líneas rectas, curvas, fusiones y transferencias. Una amplia gama de módulos, que consta de transportadores de rodillos, transportadores de banda, elevadores, desviadores de alto rendimiento y elevadores en espiral, cubre todos los requisitos de flujo de materiales. Con la plataforma transportadora modular MCP, cuyos módulos están adaptados entre sí y pueden combinarse entre sí, todos los materiales comunes pueden transportarse de manera fiable.
