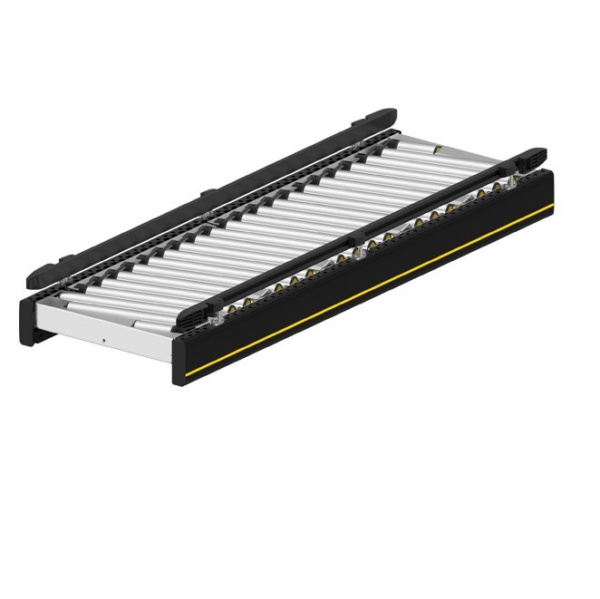

Interroll RM 8340 Transportador alineador, accionado

Interroll RM 8340 transporta productos en diagonal respecto al sentido de transporte hasta un lateral y los alinea, dado el caso, en una guía lateral.

• Características
  • Accionamiento con RollerDrive y correa PolyVee
  • Control con el MultiControl
  • Suministro: completamente montado y precableado
• Datos Técnicos
  • Capacidad de carga máx.: 50 kg/m
  • Velocidad de transporte: hasta 1,0 m/s
  • Rampa/desnivel: no adecuado
  • Temperatura ambiente: entre +5 y +40 °C
  • Tensión nominal: 24 V
  • Diámetro del rodillo: 50 mm

Descripción del producto Interroll RM 8340

El transportador alineador de 24 V dirige los productos en diagonal respecto a la dirección de transporte hacia una cara lateral y
dado el caso, los coloca en la guía lateral. La guía lateral tiene que ser apta para ello.

Datos técnicos Interroll RM 8340

• Datos técnicos generales
  • Capacidad de carga máx.* 50 kg/m
  • Velocidad de transporte* De 0,1 hasta 1,0 m/s (a 35 kg)
  • De 0,1 hasta 0,8 m/s (a 50 kg)
  • Pendiente ascendente/descendente No adecuado
  • Temperatura ambiente De +5 hasta +40 °C
• Rodillo
  • Tipo de rodillo Interroll Serie 3500
  • Diámetro de rodillos 50 mm
  • Material del rodillo Acero 1,5 mm, cincado
• Accionamiento
  • Tensión nominal 24 V
  • Tipo de motor RollerDrive Interroll EC310
  • Medio de accionamiento Correas redondas
  • Transmisión Rodillo – Rodillo
  • Control MultiControl

*No siempre es posible combinar los valores máximos.

Dimensiones Interroll RM 8340

BF Ancho entre perfiles 420, 620, 840 mm otros a petición
LW Ancho interior BF (+120/–90 mm en un lado)
ML Longitud del módulo ZL x número de zonas
ZL Longitud de la zona En función del ángulo y del ancho entre perfiles
TW Anchura del módulo BF + 80 mm
P Paso entre rodillos 60 mm
a Ángulo de los rodillos 7°/15,2°
HSG Altura de la guía lateral 35 − 65 mm

Volumen de suministro

• Suministro incluida guía lateral rodante o deslizante en un lado
• El módulo está completamente montado y con los cables instalados
• El suministro incluye 1 sensor por transportador/zona
• Los soportes y las tapas de cierre deben pedirse por sep

Transportadores – Versátiles – Flexibles y modulares

Los módulos de transporte de Interroll ofrecen una enorme versatilidad con líneas rectas, curvas, fusiones y transferencias. Una amplia gama de módulos, que consta de transportadores de rodillos, transportadores de banda, elevadores, desviadores de alto rendimiento y elevadores en espiral, cubre todos los requisitos de flujo de materiales. Con la plataforma transportadora modular MCP, cuyos módulos están adaptados entre sí y pueden combinarse entre sí, todos los materiales comunes pueden transportarse de manera fiable.
