Interroll ZoneControl
Datos técnicos Interroll ZoneControl
- Datos eléctricos
- Tensión nominal 24 V DC
- Gama de tensión 19 hasta 26 V DC
- Corriente absorbida ZoneControl con sensor: aprox. 0,5 A + intensidad del RollerDrive EC5000*
- Fusible Disponible, no intercambiable
Descripción
ZoneControl. Control de una zona para el RollerDrive EC5000 de 24 V con interfaz analógica
El Interroll ZoneControl se utiliza en cinas de transporte sin presión de acumulación (ZPA) para instalaciones con un número entre pequeño y mediano de zonas de transporte con temperatura ambiente normal. Aplicaciones con o sin PLC, pero sin bus de campo.
Descripción del producto

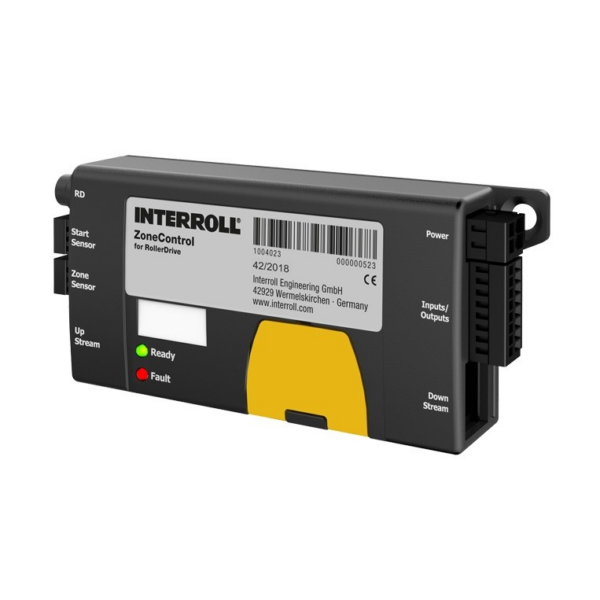

El Interroll ZoneControl es un control monozona para un RollerDrive EC5000 y un sensor de zona. Con el ZoneControl se pueden crear transportadores de acumulación sin presión autónomos que no requieren ningún control jerárquicamente superior (PLC). A través de unas entradas y salidas digitales (E/S) pueden realizarse funciones adicionales, así como la comunicación con el control de transporte anterior y posterior.
La ventaja es que en el ZoneControl está contenida la lógica ZPA y no tiene que programarse dentro de un PLC. La velocidad y el sentido de rotación del RollerDrive así como la lógica se pueden configurar mediante microinterruptores DIP.
La velocidad se puede modificar adicionalmente mediante una señal analógica para todos los ZoneControl interconectados entre sí y se puede emitir una señal de error de suma.
El cableado de la alimentación eléctrica se realiza mediante hilo de conmutación y la comunicación a través de un cable de empalme Cat 5 comercial (cable Ethernet). El Interroll ZoneControl es adecuado tan solo con limitaciones cuando se ha previsto un seguimiento de los productos transportados o el control del RollerDrive con rampas de arranque y frenado o bien se desee utilizar un gran número de funciones adicionales.
El Interroll ZoneControl destaca sobre todo por el hecho de que no es preciso direccionarlo. Esto resulta extremadamente sencillo un cambio del mismo en caso de sustitución, destacando asimismo la gran facilidad de configuración mediante microinterruptores DIP.
Funciones Interroll ZoneControl
- Lógica para transporte con acumulación sin presión, incl. inicialización
- Comunicación con zona anterior y posterior a través de conexión punto a punto
- Configuración de velocidad en ocho escalones mediante microinterruptores DIP o señal analógica
- Configuración del sentido de rotación vía microinterruptor DIP o señal digital externa
- Conexión de un sensor de zona
- Conexión de un sensor de arranque para el comienzo del tramo de transporte
- Determinación de la lógica de conmutación NPN o PNP.
- Activación de un segundo RollerDrive en la zona.
- Funciones adicionales: vaciado del transportador, señalización de error de todas las zonas interconectadas, señal externa de arranque o parada
- Limitación de tensión mediante resistencia de frenado
Datos técnicos Interroll ZoneControl
- Datos eléctricos
- Tensión nominal 24 V DC
- Gama de tensión 19 hasta 26 V DC
- Corriente absorbida ZoneControl con sensor: aprox. 0,5 A + intensidad del RollerDrive EC5000*
- Fusible Disponible, no intercambiable
- Condiciones ambientales
- Grado de protección IP20
- Temperatura ambiente durante el funcionamiento 0 hasta +40 °C
- Temperatura ambiente durante el transporte y el almacenamiento −40 hasta +80 °C
- Altitud máx. de montaje sobre el nivel del mar 1000 m (a altitudes superiores se pueden reducir los valores de potencia)
- Secciones de cable
- Fuente de alimentación Hilo fino, 1,5 mm² (AWG 16)
- Entradas/salidas (E/S) Hilo fino, 0,08 hasta 0,5 mm² (AWG 28 hasta 20)
* La corriente eléctrica del EC5000 depende de la aplicación, p. ej., peso del producto transportado, velocidad de transporte, rampa de aceleración y del
EC5000 utilizado (véase capítulo correspondiente).
